FRITZ!Box: TAE/RJ12-Adapter (3-fach, U-codiert)

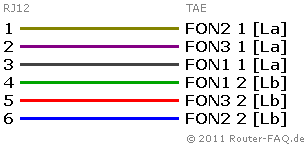

Detaillierte Anschlussbelegung/Pinbelegung des TAE/RJ12-Adapters.
(1)
Die Detail-Grafik zeigt die Draufsicht auf die Stecker/Adapter, siehe rote Pfeile.
Die Leitungs-Farben sind frei gewählt und dienen nur zur besseren Übersicht!
(2)
