FRITZ!Box: DSL-Informationen
[ab Firmware xx.07.00]Aufgeführt sind nur die wichtigsten Angaben.
Übersicht
DSL-Informationen Synchronisationsabbrüche / hohe Fehlerzahlen (VDSL)DSL-Informationen
Den Browser (z.B. Firefox, Chrome, Edge) starten und als IP-Adresse
http://192.168.178.1 eingeben.(1)
> Internet
> DSL-Informationen

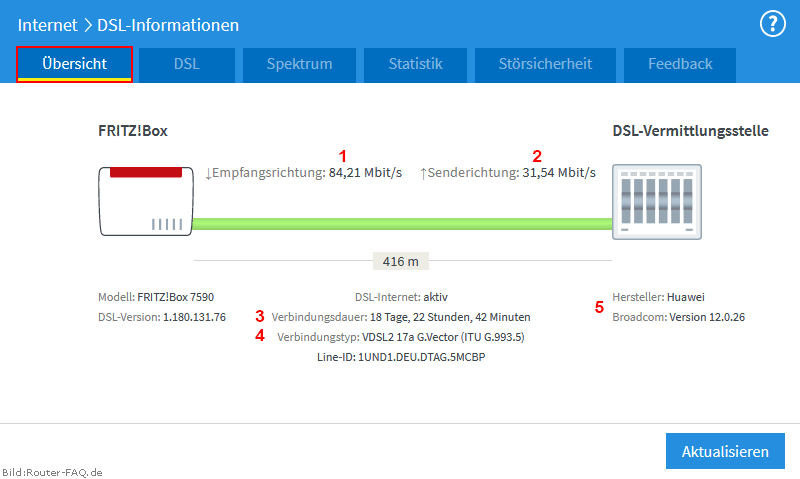

Übersicht
(2)
(1) Empfangsrichtung
(2) Senderichtung
Die aktuelle nutzbare Geschwindigkeit im Download (Empfangsrichtung) und Upload (Senderichtung).
(3) Zeit
Die Anzeige gibt die Zeit an, wie lange schon die aktuelle Synchronisierung mit dem DSLAM besteht.
(4) Port (DSLAM)
ADSL (ITU G.992.1)... = ADSL (bis 8 MBit)
ADSL2+ (ITU G992.5)... = ADSL2+ (bis 24 MBit)
VDSL2... = VDSL2 (bis 250 MBit)
(5) DSLAM-Chipsatz
Der DSLAM-Chipsatz ist der entscheidende Faktor welche Art von DSL mit welche Geschwindigkeit möglich ist.

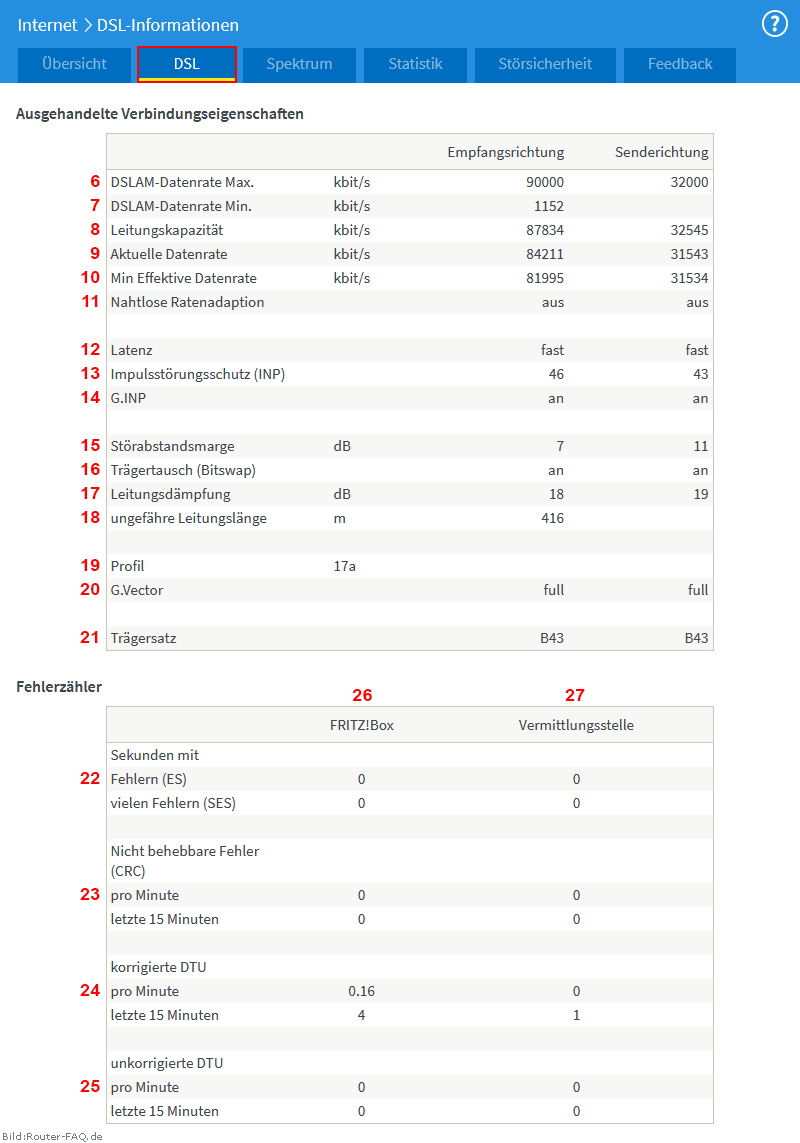

DSL
(3)
(6) DSLAM-Datenrate Max.
Die maximal mögliche Geschwindigkeit des DSLAMs (Vermittlungsstelle).
(7) DSLAM-Datenrate Min.
Die minimal mögliche Geschwindigkeit des DSLAMs (Vermittlungsstelle).
(8) Leitungskapazität
Die Leitungskapazität ist die auf der Leitung physikalisch maximal mögliche Übertragungsrate. Für DSL-Kunden ist die Angabe uninteressant, da ausschlaggebend die Leitungsdämpfung (16) und die Störabstandsmarge (14) ist.
(9) Aktuelle Datenrate
Die Aktuelle Datenrate ist die tatsächliche nutzbare Geschwindigkeit.
(10) Min Effektive Datenrate
Die kleinste (effektive) Datenrate der DSL-Verbindung.
(11) Nahtlose Ratenadaption
Seamless Rate Adaption ist ein Verfahren, das die Geschwindigkeit der Übertragnungsqualität anpasst, ohne sich neu zu synchronisieren.
(12) Latenz
Zeigt die Verzögerungszeit in Millisekunden (ms). Bei Fastpath 0ms.
(13) Impulsstörungsschutz (INP)
Impulse Noise Protection steht für den Schutz vor Impulsstörungen. Es gibt an wieviele aufeinander folgende DMT (Discrete Multitone) gestört sein dürfen und noch korrigierbar sind. Je höher der Wert, desto geringer sind die Impulsstörungen.
(14) G.INP
Fehler-Korrekturverfahren.
(15) Störabstandsmarge
Der Störabstandsmarge ist das Maß für die Qualität eines aus einer Quelle stammenden Signals, das von einem Rauschsignal überlagert ist. Je höher der Wert, desto besser.
(16) Trägertausch (Bitswap)
Bitswap ermöglicht es, Daten eines gestörten Übertragungskanals auf einen anderen Kanal umzuleiten.
(17) Leitungsdämpfung
Die Leitungsdämpfung zeigt an, um was das Signal bei der Übertragung abgeschwächt wird. Je höher die Dämpfung, desto niedriger die Übertragungsgeschwindigkeit. Die angezeigt Dämpfung der FRITZ!Box kann recht genau sein, muss es aber nicht.
(18) ungefähre Leitungslänge
Zeigt die ungefähre (errechnete) Länge der Leitung an zum DSLAM.
(19) Profil
Gibt das verwendete VDSL2 Profil an.
Profil 8a, 8b, 8c, 8d = 50 MBit/s
Profil 12a, 12b = 68 MBit/s
Profil 17a = 100 MBit/s
Profil 30a = 200 MBit/s
Profil 35b = 250 MBit/s
(20) G.Vector
Zeigt an ob VDSL-Vectoring aktiv ist.
(21) Trägersatz
Dieser Wert zeigt an, welche Trägertöne verwendet werden.
(22) Sekunden mit
Fehlern (ES) = gibt die Sekunden an (seit Synchronisierung), in denen Übertragungsfehler auftraten.
vielen Fehlern (SES) = gibt die Sekunden an (seit Synchronisierung), in denen viele Übertragungsfehler auftraten.
(23) Nicht behebbare Fehler (CRC)
Der CRC (Cyclic Redundancy Check) zeigt die Übertragungsfehler, die nicht korrigiert werden konnten.
(24) korrigierte DTU
Zeigt fehlerhafte DSL-Pakete an, die aber korrigiert werden konnten.
(25) unkorrigierte DTU
Zeigt fehlerhafte DSL-Pakete an, die nicht korrigiert werden konnten und erneut übertragen werden mussten.
(26) FRITZ!Box
Zeigt die Fehler seitens der FRITZ!Box (CPE - Customer Premises Equipment).
(27) Vermittlungsstelle
Zeigt die Fehler seitens der Vermittlungsstelle (COE - Central Office Equipment).
Synchronisationsabbrüche / hohe Fehlerzahlen (VDSL)

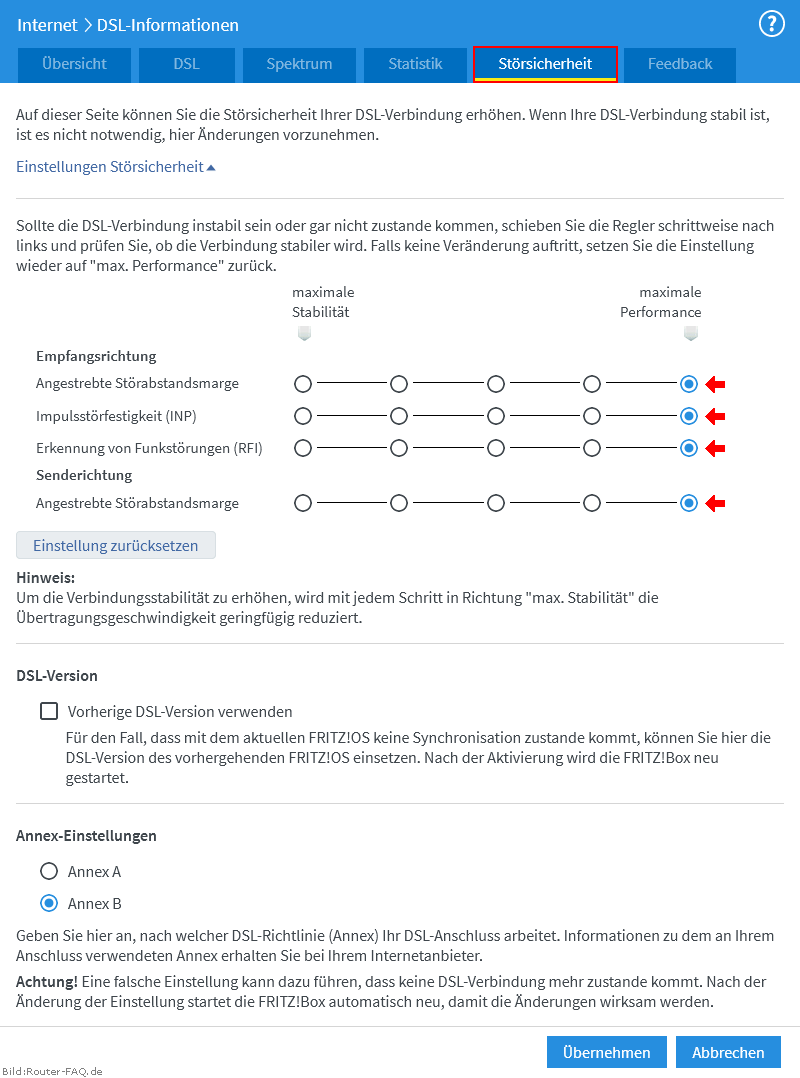

Störsicherheit
Die
Expertenansicht muss aktiviert sein.(4)
Mit den Einstellungen kann man bei ADSL2+/VDSL-Anschlüssen das Synchronisationsverhalten beeinflussen. Sollte die FRITZ!Box zum Beispiel Synchronisationsverluste haben, also die DSL-Verbindung ständig abbrechen (siehe Ereignisse) und/oder die Fehleranzahl bei FRITZ!Box (26) und Vermittlungsstelle (27) stark ansteigen, dann hat man hier die Möglichkeit zuerst selbst zu testen, ob die FRITZ!Box zu hoch mit dem DSLAM synchronisiert. Dazu geht man einfach einen Punkt nach links und dann auf "Übernehmen". Die FRITZ!Box synchronisiert sich jetzt neu, wobei die Bandbreite leicht sinkt. Reicht das noch nicht, wiederholt man dies, indem man einen weiteren Punkt Richtung "maximale Stabilität" geht und übernimmt.
Synchronisierungsfehler und steigende Fehler in FRITZ!Box (26) und Vermittlungsstelle (27) resultieren sehr oft aus einem geringen Störabstandsmarge (15). Minimum sollte 7 dB sein, Optimum 10dB aufwärts. Bei 6dB haben die meisten schon eine Erhöhung der Fehler bei FRITZ!Box (26) und Vermittlungsstelle (27) und teils auch vereinzelte bis starke Synchronisationsabbrüche (siehe Ereignisse in der FRITZ!Box). Ab der Firmware xx.04.86 hat man nun die Möglichkeit die Sende- und Empfangsrichtung separat zu ändern. Man sollte also schauen in welcher Richtung die Fehler auftreten und so nur diese erstmal optimieren.
Woran liegt das?
An 2 Punkten. Erstens an ADSL2+/VDSL selbst. Bei beidem wird die maximale Bandbreite zwischen DSLAM und dem DSL-Modem untereinander ausgehandelt. Dabei gehen beide eben ans Limit und je höher die Bandbreite, desto geringer der Signal/Rauschabstand. 6dB ist dabei das Minimum was erreicht werden sollte. Leider ist das DSL-Modem der FRITZ!Box nicht gerade das Beste, vor allem bei langen/grenzwertigen Leitungen.
Das testen dieser Einstellung sollten bei den oben genannten Problemen vor einer Entstörung durch den Provider vorgenommen werden. Sehr oft kann der Provider auch nichts anderes machen, als die Bandbreite zu reduzieren, da die Fehlerquelle teils in der zu hoch anliegenden Geschwindigkeit liegt. Einige Provider sind denn auch nicht zimperlich und reduzieren die Bandbreite recht stark. Sie zu bewegen es irgendwann rückgängig zu machen, ist denn sehr schwierig. Deswegen erst einmal selbst testen und wenn dies zu keinem Erfolg führt, den Support des Providers kontaktieren.
Wie bei allen DSL Störungen und Problemen gilt, die
Hausverkabelung muss stimmen.
