Splitterverdrahtung [APL-TAE-Splitter] (ISDN-Anschluss)

Bild 1: Einfache Verdrahtung des Splitters.
Bild 2: Einfache Verdrahtung + zusätzlicher Verdrahtung des NTBAs.
Bild 3: Einfache Verdrahtung + zusätzlicher TAE-Dose (z.B. bei Einfamilienhäusern).

An der TAE-Dose vor dem Splitter darf kein Gerät eingesteckt werden!

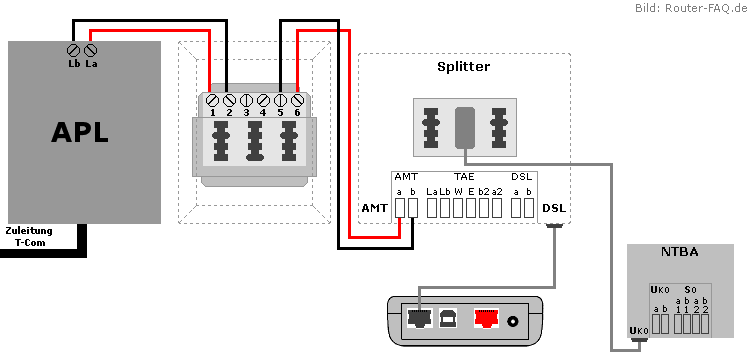

_{(1) Einfache Verdrahtung des Splitters}

_{(2) Einfache Verdrahtung + zusätzlicher Verdrahtung des NTBAs}

Einfache Verdrahtung + zusätzlicher Verdrahtung des NTBAs ISDN

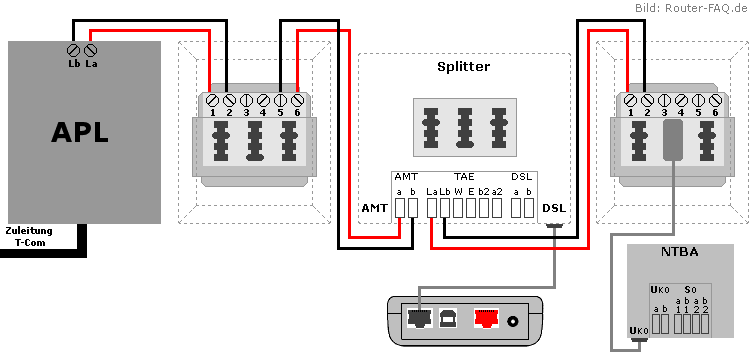

_{(3) Einfache Verdrahtung + zusätzlicher TAE-Dose}

Einfache Verdrahtung + zusätzlicher TAE-Dose ISDN
