FRITZ!Box: TAE/RJ11-Adapter (2-fach, N/F-codiert)

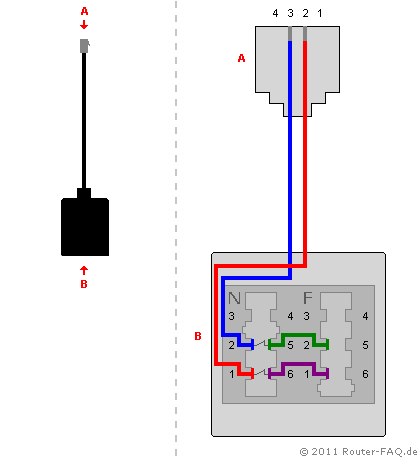

Detaillierte Anschlussbelegung/Pinbelegung des TAE/RJ11-Adapters.
(1)
Die Detail-Grafik zeigt die Draufsicht auf die Stecker/Adapter, siehe rote Pfeile.
Die Leitungs-Farben sind frei gewählt und dienen nur zur besseren Übersicht!
(2)
