FRITZ!Box: TAE-RJ45-Kabel

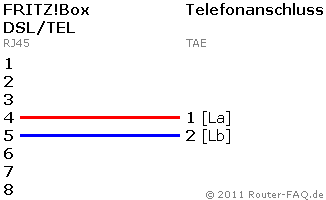

Detaillierte Anschlussbelegung/Pinbelegung des TAE-RJ45-Kabels.

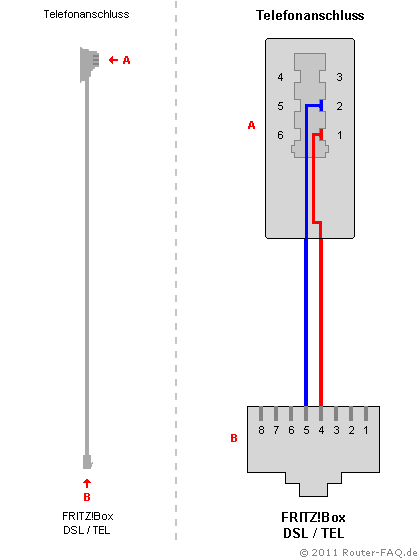

(1)![FRITZ!Box: TAE-RJ45-Kabel - Anschlussbelegung/Pinbelegung](fb/kabel/TAE-RJ45-Kabel.png)
Die Detail-Grafik zeigt die Draufsicht auf die Stecker/Adapter, siehe rote Pfeile.
Die Leitungs-Farben sind frei gewählt und dienen nur zur besseren Übersicht!
(2)
